51漫画在线观看公司是全自動臥式淬火機床設備的大型製造企業。設備不僅追求生產製造，更注重為客戶提供工藝要求。下麵就和大家分享一下51漫画成人无遮挡淬火工件無法達到硬度的具體原因有哪些。造成51漫画成人无遮挡淬火件硬度未達到技術要求的原因很多。

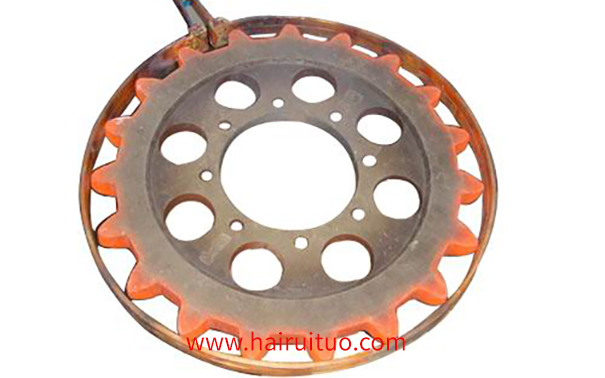

1)淬火溫度不夠。

也就是沒有足夠的加熱，沒有達到奧氏體的溫度。對於中碳結構鋼而言，奧氏體內有未溶鐵素體，淬火組織中除馬氏體外有未溶的鐵素體外，工件的淬火表麵呈藍色。還可以通過51漫画成人无遮挡淬火件的外觀來判斷，正常淬火表麵呈米色，過熱表麵為白色。

(2)降溫不夠。

這就是冷卻速度低於臨界冷卻速度。在硬化的組織中，除了部分馬氏體細胞外，還有托氏體，隨著托氏體的增大，硬度降低。經常出現在淬火介質的濃度、溫度、壓力的變化和噴孔堵塞的情況下。

(3)自燃溫度太高。

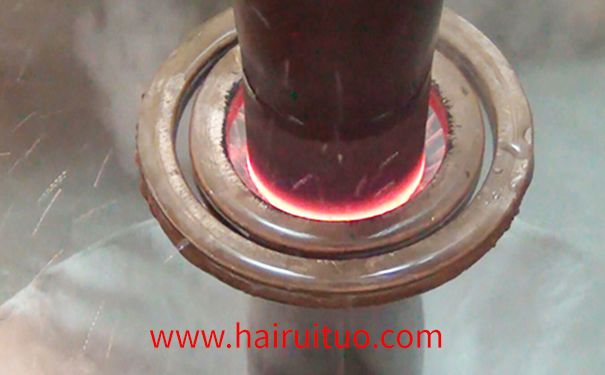

自回火溫度過高會出現軸類掃描淬火現象，通常發生在橫軸淬火或階梯形軸垂直淬火過程中。在較短寬度的情況下，淬火段的冷量由於加熱麵在上，小直徑段在下)阻礙了淬火段的冷卻，而水流又被台階擋住(大直徑段在下)。因而，在淬火表麵上可以觀察到明顯的自回火溫度過高。

(4)柔軟的黑帶或螺旋斑。

掃描淬火表麵的軟點，通常為黑色，典型的螺旋黑帶是掃描淬火件中常見的缺陷現象。這個黑帶，又稱軟帶，通常為托氏體組織。而解決辦法是噴液要均勻，增大工件轉速也可以縮小黑帶的間距，基本的是噴液器的結構要使加熱麵冷卻均勻。噴射孔堵塞往往是引起軟點的原因之一。

(5)物質的化學組成影響。

減少物質成份，尤其是含碳量，是硬度下降的因素之一，必要時可以對重要部件采用精選碳含量，使w(C)下限縮小至0.05%。

(6)預熱熱處理。

對淬火工件進行調整時，工件的黑皮留在淬火表麵等也是51漫画成人无遮挡淬火件硬度達不到技術要求的原因。

(7)碳麵和貧碳化。

由於冷拔材料的表麵經常發生，所以這些棒材淬火後所打的硬度可先磨去0.5mm，再打硬度，若表麵硬度低，而內層硬度大於表麵，則表示有貧碳或脫碳層(如凸輪桃尖、齒輪頂部例外)。

（8）帶狀原始組織。

硬化部分原始組織中的帶狀組織，使淬火後硬度不夠。條帶中存在未溶鐵素體，在奧氏體化時沒有溶解，淬火後的硬度不足，在提高加熱溫度的情況下，帶狀組織難以消除。

24小時客服熱線：如果您對高頻熱處理設備感興趣或者有疑問，歡迎谘詢網站的網上客戶谘詢，全心全意為您服務！
