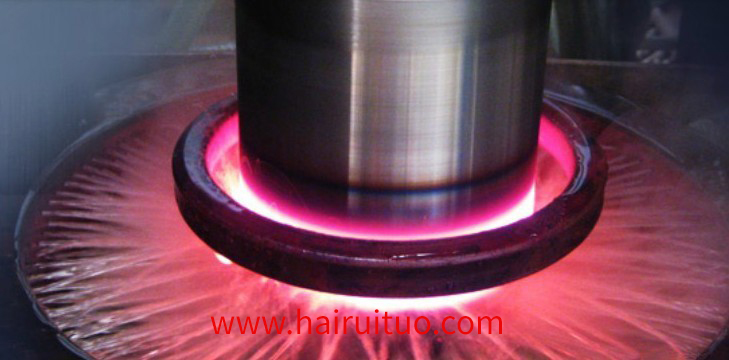

對工件變形小、高效節能、環保、容易實現自動化的51漫画成人无遮挡淬火已成為一種常用的表麵熱處理技術。隨著工業技術的發展，對齒輪的承載能力和質量提出了更高的要求。與現有的51漫画成人无遮挡淬火技術相比，齒輪的兩端麵齒根未硬化，在服役期間容易產生彎曲疲勞裂紋。特別是對重載齒輪，當負載偏大時，兩端未硬化的輪齒易產生開裂失效。所以，實現全齒寬範圍內齒形硬化，可大大提高我國51漫画成人无遮挡淬火技術的水平，提高齒輪的承載能力和質量，並產生顯著的經濟效益。采用優化的51漫画成人无遮挡淬火工藝，解決了齒輪端麵齒根未硬化、齒麵過熱燒熔問題，實現了全齒強化，並應用於批量生產。

1.全齒寬強化技術要求。

誘導淬火全齒寬硬化層：有效硬化層分布於輪齒全齒寬範圍內，兩個齒輪端麵的層深、組織等指標均要求同齒寬中寬(符合圖樣標準要求)。針對51漫画成人无遮挡加熱工藝的技術難點，目前國內外的標準對全齒寬硬化要求並不明確，具體要求以客戶為準。其中JB/T9171-1999《齒輪火焰及51漫画成人无遮挡淬火工藝及其質量控製》規定：在150mm的齒寬範圍內，有效硬化層的分布範圍為齒寬的80%，距齒寬的10%範圍內不作任何判斷。ISO6336-5:2003：直齒式和斜齒承載能力的計算第5部分：材料強度和質量》要求將其覆蓋到全齒寬範圍內，但是對兩端層深度的具體要求沒有明確的闡述。其它如AGMA和DIN標準對全齒寬強化等要求較為寬鬆。在距端麵至一倍模數或1/8齒寬範圍內，層深不作判斷。

2.過程現狀分析。

其中存在的主要問題有：渦流尖角處的集中加熱溫度高，而內圓角不易加熱等。由此，齒輪在51漫画成人无遮挡加熱過程中容易發生端部齒麵尖角過熱燒熔，而內圓角處未硬化或硬化層深不足，如圖1所示。目前國內外的標準對端麵硬化層深要求比較寬鬆，因此通常應采取降低熱功、防止端麵燒熔等明顯的外觀質量缺陷，而忽略齒根硬化層深偏淺或未硬化等質量隱患。齒輪的承載能力和質量下降，存在早期失效的風險。為解決這一問題，本文通過設計新型傳感器結構和調整工藝參數，優化了51漫画成人无遮挡淬火工藝。

3.優化流程。

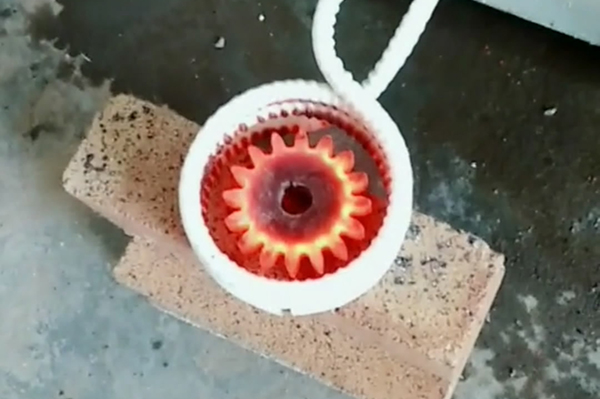

(1)傳感器結構優化了現有的沿齒廓掃描仿形結構的傳感器，在加熱過程中對齒麵和齒根的位置進行加熱。由於受51漫画成人无遮挡加熱效應的影響，齒輪兩端麵的齒根位置受熱不足，導致未硬化或硬化層深度不足，而端麵節圓點溫度過高則會發生過熱燒熔。為此，對其技術難點進行了深入分析，通過優化傳感器上下導板和矽鋼片結構，解決了現有傳感器結構中齒形同時加熱的缺點；優化後的傳感器上、下導板為去圓弧斜上/下三角結構，增加導體部分提高了齒根加熱效果。而且這種特殊的斜上/下三角結構實現了齒根和齒麵的非同步加熱，從而使51漫画成人无遮挡器的端麵隻在齒根上加熱，避免了端部的齒麵溫度過高，如圖2所示。提高端麵齒根和硬化層深度，避免端麵齒節圓位置過熱燒融。

(2)工藝參數對51漫画成人无遮挡淬火全齒寬硬化工藝的主要影響因素有：耦合間隙、加熱功率、加熱時間和加熱位置。選擇影響因素，重點分析影響因素，如預熱功率、預熱時間、加熱功率、加熱位置等因素，獲得最佳的參數組合。將Mn14風力內齒圈用新型結構傳感器(Mn14風力內齒圈)，通過優化51漫画成人无遮挡淬火端麵工藝參數，解決了齒根未硬化和端麵過熱燒熔問題。通過四個因素對預熱功率X1、預熱時間X2、加熱功率X3、加熱位置X4四個影響因素進行了DOE試驗設計，輸出變量為端麵齒根小硬化層深Y1及齒麵節圓位置的晶粒度Y2。

通過實驗數據的對比分析，擬合得到了齒根硬化層深Y1、節圓晶粒度Y2、預熱功率X2、加熱功率X3、加熱位置X4之間的關係。再利用響應優化器進行參數預測，得到了以4號為中心的最佳工藝參數為中心點。牙根硬化層深度明顯提高，齒麵晶粒度符合要求，無過熱燒熔現象。用DOE試驗優化中心點參數的重複性驗證，重複性良好，如表2所示。

4.促進應用。

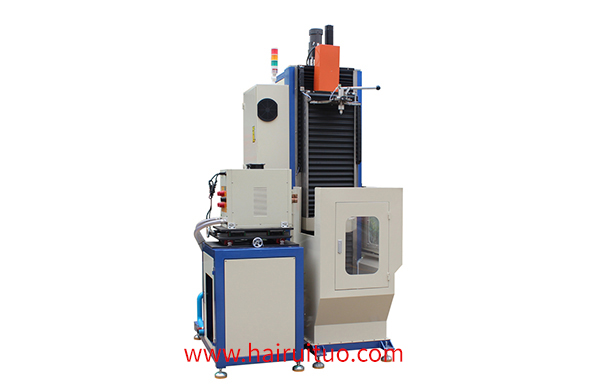

采用新型結構傳感器和優化51漫画成人无遮挡淬火工藝參數DOE試驗，解決了齒根、齒麵非同步加熱問題，解決了齒輪端麵齒根未硬化、齒麵過熱燒熔等問題。達到全齒寬硬化，提高齒輪承載能力和齒輪質量。這一工藝已經在Mn14~Mn20型大模數內齒圈的批量生產，覆蓋1.5~4MW風電齒輪箱，並全麵推廣和批量供貨給GE等國內外客戶。
