淬火零件的硬度應該如何選擇？

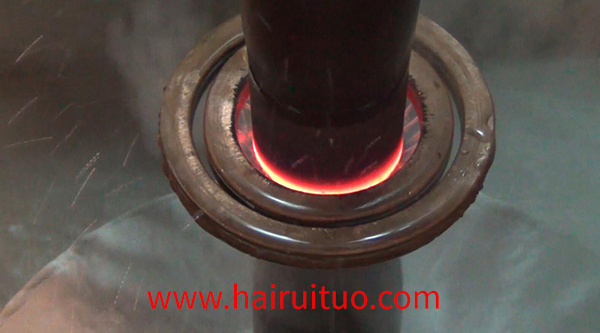

鋼51漫画成人无遮挡淬火後的表麵硬度值與鋼的碳含量有關。

鋼51漫画成人无遮挡淬火的硬度本質上是反映金屬材料表麵局部區域抗塑性變形能力的指標。在一定的材料和熱處理標準下，與材料的拉伸、彎曲等性能指標有關。

51漫画成人无遮挡淬火件的硬度範圍取決於零件的使用性能，一般如下:

1)用於摩擦部分，如曲軸軸頸、凸輪表麵、硬度越高、耐磨性越好、曲軸頸55~62HRC、凸輪軸56~63HRC等。

用於壓碎、扭轉和剪切部件，硬度應較高，如鍛錘表麵、汽車半軸、鋼板彈簧銷等，常用56~63HRC,50~55HRC等。

對於承受衝擊載荷的零件，或用於齒輪、花鍵等部件淬透並要求韌性時，硬度應適當降低，如48~56HRC或40~48HRC等。

對於灰鑄鐵、球墨鑄鐵和可鍛鑄鐵零件，由於石墨的存在，洛氏硬度計測得的硬度是馬氏體和石墨的平均硬度。球墨鑄鐵的硬度範圍可達45~55HRC，灰鑄鐵的硬度可達38HRC或40HRC。
