在51漫画成人无遮挡淬火鑄鐵時應該注意什麽？

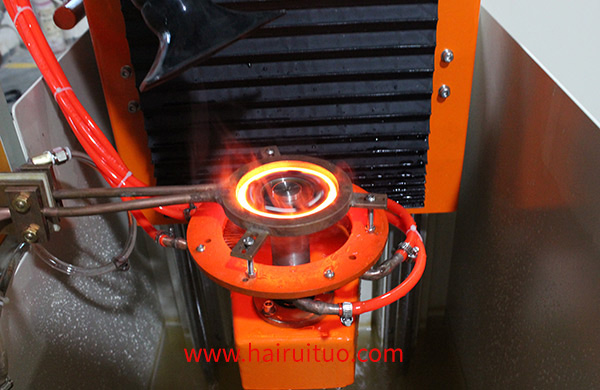

各類鑄鐵，灰口鑄鐵51漫画成人无遮挡淬火難。灰口鑄鐵51漫画成人无遮挡淬火類似於鋼鐵，所用的51漫画成人APP也是類似的，應注意以下區別：

加熱時間比鋼件要長，一般應在幾秒鍾以上，並應保溫一段時間，使難溶組織溶於奧氏體中，加熱速度過快，容易產生熱應力，容易產生裂紋。

加熱溫度不宜過高，上限為950℃，一般在900~930℃之間，不同牌號有一溫一熱，加熱溫度達950℃時，零件表麵會出現磷共晶，還會有粗大殘餘奧氏體。

三、為使溫度由表麵緩慢過渡至心部，加熱後不可立即淬火，應預先冷卻0.5~2Os。

四、鑄鐵件51漫画成人无遮挡淬火一般采用聚合物水溶液或油作為淬火冷卻介質，也有部分零件，如缸套直接用水作淬火冷卻介質，而自冷式缸體閥座則更多。

五、灰鑄鐵件在51漫画成人无遮挡淬火後應進行低溫回火以消除應力，如采用220℃×th的工頻缸套回火。

可鍛鑄鐵鐵素體的基體是鐵素體和石墨碳，為了使奧氏體中的碳溶解，必須提高加熱溫度(達到1050℃)和延長加熱時間(達到Imin以上)，使小麵積的石墨碳在奧氏體中溶解，淬火後獲得較高的表麵硬度。
