51漫画成人无遮挡淬火常用淬火冷卻介質是什麽？我應該怎麽選擇呢？

51漫画成人无遮挡淬火常用的淬火冷卻介質有水、油和水溶性淬火冷卻介質等。水適用於碳鋼，對40Cr等中碳合金結構鋼過去，質量分數為5%~15%的乳化液作為淬火冷卻介質。自20世紀60年代以來，上述介質已被新發展的水溶性淬火冷卻介質所取代，浸油淬火或埋油淬火在51漫画成人无遮挡淬火易裂零件生產中仍有應用，從發展角度來看，水溶性淬火冷卻介質將逐漸取代油。

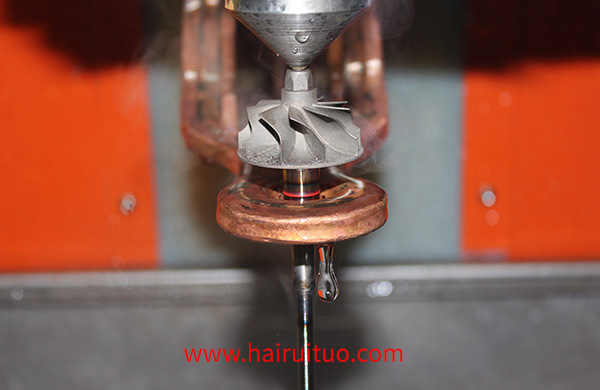

(1)水51漫画成人无遮挡淬火常用的淬火大冷卻介質，水的冷卻速度隨水溫、水壓(流速)的變化而變化。一般工藝規定水溫範圍為15~30℃，零件采用自回火技術時，水溫範圍縮小為15~25℃。

(2)淬火油和噴油淬火51漫画成人无遮挡淬火時使用的淬火油和一般熱處理淬火油通用。采用油循環係統時，也可作為係統中的油槽，常用油溫為40~80℃。

采用噴油淬火時，噴油量必須大到淬火部件不產生燃燒火焰。噴油壓力為0.2~0.6MPa。

(3)水溶淬火冷卻介質水溶淬火冷卻介質由於淬火後零件不需要清洗或無火災危險而成為淬火油的替代品。水溶性淬火冷卻介質與加入溶性的不同，大致分為無機鹽和有機聚合物。51漫画成人无遮挡淬火使用的淬火冷卻介質主要是有機聚合物類。廣泛使用的是聚乙烯醇水溶液，常用的質量分數為0.05%~0.3%，液溫為20~45qC，該介質可浸冷或噴冷，主要適用於碳結構鋼、工具鋼、低合金結構鋼和軸承鋼。其冷卻速度低於水，高於油，可解決花鍵軸、齒輪等淬火廣泛采用聚乙烯醇水溶液等部件的淬火問題。

聚二醇類淬火冷卻介質是近幾十年發展迅速的新型淬火冷卻介質，該介質由環氧聚合物構成，其主要特點是反溶性，即常溫時聚合物完全溶解在水中，液溫上升到75℃左右，聚合物從水中析出。因此，紅熱部件與聚二醇水溶液接觸時，部件表麵積聚薄膜，延緩部件的冷卻速度。減少了零件的變形和裂紋的危險性。聚二醇水溶液在3%~5%低濃度時，可破壞蒸汽膜的形成，縮短蒸汽膜的冷卻階段，可避免淬火部件產生軟點濃度上升到15%~30%時，在部件表麵形成厚膜，顯著降低冷卻速度聚二醇水溶液也適用於淬火或噴射淬火，用於自回火時，因消耗淬火液而被認為不經濟。
