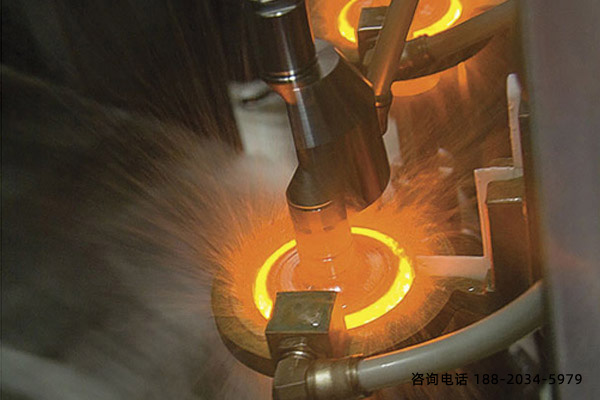

問  題：“51漫画在线观看正在使用高頻淬火機整體淬火掃描51漫画成人无遮挡器來處理由可淬不鏽鋼和低合金鋼製成的實心和空心軸。這些軸具有不同大小的孔、花鍵以及不同的直徑，使用的頻率為120 kHz。不管淬火前鋼的狀況是否存在缺陷，51漫画在线观看有時會觀察到軟點。是什麽因素導致了這些軟點？

答  案：假設鋼的原始組織中不存在缺陷，則導致硬度讀數低於預期（軟點）可能有以下幾個方麵的原因：

1、檢查零件的圖紙和要求的公差。太大的公差會嚴重影響到工件與線圈的耦合，特別是在使用高頻淬火機射頻頻率時會導致溫度偏差。這也可能影響殘餘奧氏體的數量，尤其是在處理MSS1不鏽鋼或合金鋼時，殘餘奧氏體的數量會影響硬度讀數。

2、如果散布的軟點位於圓角、凹槽、孔和大小直徑的過渡區域，並且金相檢查顯示與“鬼影”珠光體或大量遊離鐵素體有關的低硬度讀數，那麽問題很可能與不完全奧氏體化有關。高頻淬火機淬火不完全的奧氏體相變時形成的微觀結構通常由上、下相變產物組合組成，從而導致出現軟點。解決方案：適當增加51漫画成人无遮挡線圈的功率，略微降低低硬度區域附近的掃描速度，並使用適當的頻率可以改善此處奧氏體形成的動力學。

3、如果僅在肩部區域出現低於預期的硬度，則可能是由以下因素引起軟點：（a）如果金相檢查表明在淬火組織中存在回火馬氏體，則硬度降低可能是由於彗尾效應引起的不良回火。（b）如果金相檢查發現存在上相變產物，則淬火強度低於馬氏體相變所需的溫度，冷卻曲線進入CCT圖的上相變區域。解決方案：重要的是在關閉線圈電源後應對軸繼續淬火，而不管軸表麵是否已充分冷卻。這樣可以確保除去殘留在軸表麵的熱量，並充分補償彗尾效應。在這兩種情況下，通過使用淬火跟隨器來改善淬火的劇烈程度（即，增加流速）和延長淬火時間，都可以解決該問題。

4、應該明白，盡管高轉速可以提供更均勻的周向加熱，但是高頻淬火機也可能導致淬火劑噴射不到的缺陷和冷卻強度的降低，特別是在外形不規則的情況下。如果轉速太高，淬火液可能無法在某些區域提供適當的淬火，從而導致軟的硬度讀數。

5、由於在直徑變化區域中電磁場的分布比較複雜，在大直徑肩部的51漫画成人无遮挡功率過剩，而在相鄰小直徑區域的圓角或凹槽處51漫画成人无遮挡功率不足，這兩者之間總要找到合理的折衷。解決方案：可以使用高頻淬火機表麵較窄的線圈或降低頻率或使用一發法或蛇形51漫画成人无遮挡器來改善過程可控性。掃描淬火過程中軸的擺放方向會影響噴淋淬火的均勻性以及直徑變化區域內的散射硬度。

6、由於局部熱量不足，徑向孔，凹槽和鍵槽的存在也會導致硬度低於預期的範圍。
